■ 产品描述

传统等离子、火焰切割

烟尘大、精度低，难加工小孔且效率低

常规激光切管机受卡盘夹持能力限制

难以加工大管径厚壁管材

东升国际PG官网

凭借65年管道相贯线切割机制造经验

结合先进激光控制技术

全新推出激光相贯线切割机产品

选择东升国际PG官网激光相贯线的8大理由

激光切割精度更胜一筹

东升国际PG官网CNCG系列激光相贯线管材切割机具备相贯孔切割和坡口切割功能，配备了专为切管和坡口切割开发的切割头，最高功率可达40KW。

高效坡口切割

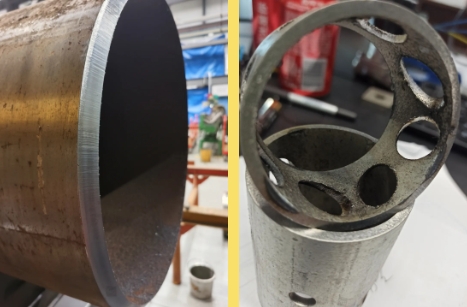

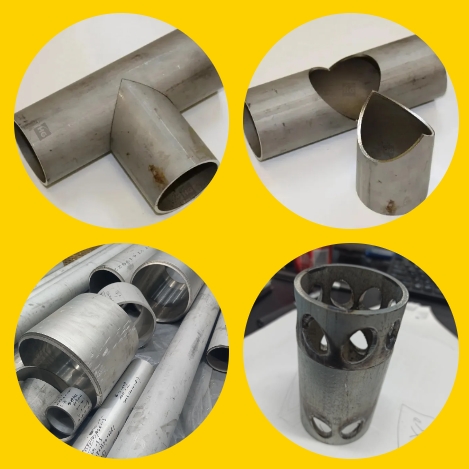

可实现了±45°坡口的精准切割，改变直切模式，高效完成V型、K型、X型等多种坡口的切割需求。除直切模式外，还可精确切割、相贯孔、马鞍口、相交、弧形口及V型Y型焊接坡口等多种特征。

采用了先进的自动对焦系统，可以自动调整焦距与切割速度调整，确保坡口尺寸与形状准确无误，切割断面光滑细致。让切割生产更加精准、高效，引领行业新高度！

复杂切割 游刃有余
高精度切割：

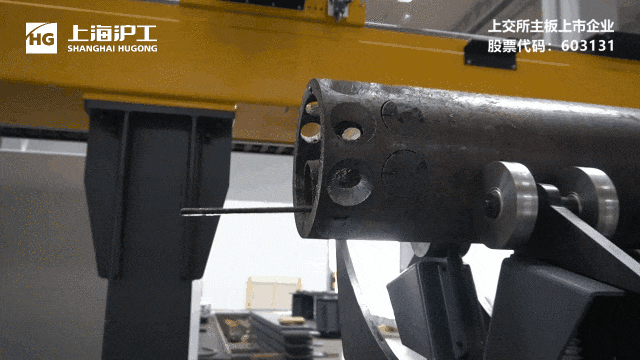

通过5轴联动数控系统，可以实现复杂轮廓精确切割，可以在大管上精确的切割出投影轮廓为正圆的小孔，非常适合管件之间的贯穿焊接。

功率范围：3kW-40KW，具有广泛的材料加工适应性，可以轻松应对各种不同材质的切割需求。无论您需要切割的是薄钢板、厚钢板、不锈钢板，还是铝板等材料，都能为您提供稳定、高效的切割效果。

智能过程监控：

由于激光功率极高，本机所搭配之切割头具有切割过程自动监控功能，并于系统联动，能对加工过程中的光学镜片污染、喷嘴碰撞等异常进行快速反应，使得加工过程中的稳定性、安全性进行大大提高。

大载重设计应对大型结构件

高负载承载：

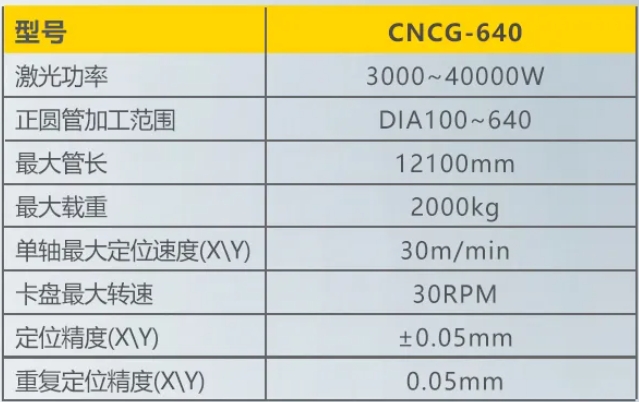

最大载重可达2000kg，

大管径切割：

正圆管加工范围100-640mm，满足大直径长工件的精确切割需求。

超厚切割：

切割厚度范围3-40mm，覆盖各种大管径管材的切割需求。

稳定如磐 经久耐用

高刚性高精度移动横梁：精细设计的轻量化结构使用优质碳素钢焊接而成，经过退火处理，粗精两道工序加工而成，打造出高刚性、高精度、低重量的移动横梁。长期高负荷切割依然保持卓越的性能和精度，确保每一次切割都准确无误。

高强度、高稳定床身：采用科学的工艺设置和高精度的加工手段，一次装夹完成所有加工面，有效减少定位累计误差。解决了焊接和加工产生的应力问题，提高了机床的稳定性，保证了切割的精确性和一致性。让生产更加稳定可靠，无需担心设备性能下降。

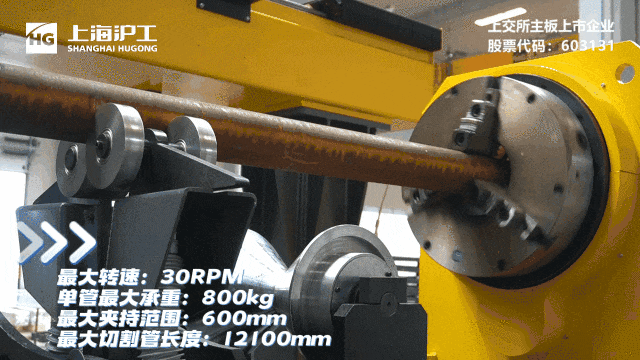

液压托架支撑装置：通过高承载的伺服液压系统驱动管材支撑托架，载重高、耐冲击，并可自动匹配管材直径，大大提高重管加工过程中的自动化水平，解决用户痛点，省力快捷。

高效驱动 精准控制

精确传动与控制：通过高精度的伺服电机、减速机和齿轮齿条组合，确保了在整个调速范围内都能获得极佳的传动特性。

稳定可靠：采用高品质的进口伺服电机和德国减速机，以及精密的齿条与齿轮，保证了系统的稳定性和可靠性。即使在长时间、高强度的工作环境下，系统也能保持稳定的性能，减少故障率。

高效性能：减速机和齿轮齿条的高效传动，使得整个系统能够在短时间内快速、准确地达到所需位置，从而大大提高工作效率。

五轴联动RTCP功能：区别于传统加工方式，本机不再依赖于机械装置处理刀尖基准转换的问题，而是通过RTCP算法及A\B轴插补配合实现五轴联动复杂口型切割，加工精度和效率大大提高，同时极大减少切割过程中可能产生的干涉问题。

智慧切割 高效生产

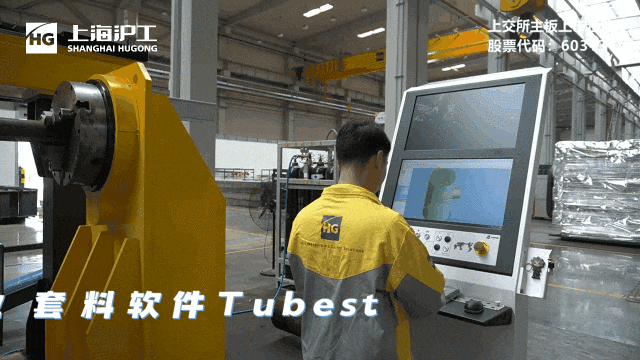

配备强大的智能套料系统，东升国际PG官网CNCG系列提供了切管排版、零件导入、阵列、共边、排序、工艺补偿等多项功能，优化了加工过程，提高了材料利用率和加工效率，使生产更加智能、高效。

客户现场表现优异

东升国际PG官网CNCG系列激光相贯线切割机在应对大厚管切割时，展现出了游刃有余的卓越性能，赢得了客户的广泛赞誉？突Х蠢，这款机器不仅能够高效、精准地完成大厚管的切割任务，而且操作简便、维护方便，为生产带来了极大的便利和效益。

全流程跟踪服务无后顾之忧

上６蔖G官网专业调试和售后服务团队在售前为您提供技术指导和方案策划，售后为您提供免费追踪教学。强大售后服务团队和快速响应速度，以及定期的售后回访和维护，确保您的机器始终保持最佳状态，让您的生产无忧。

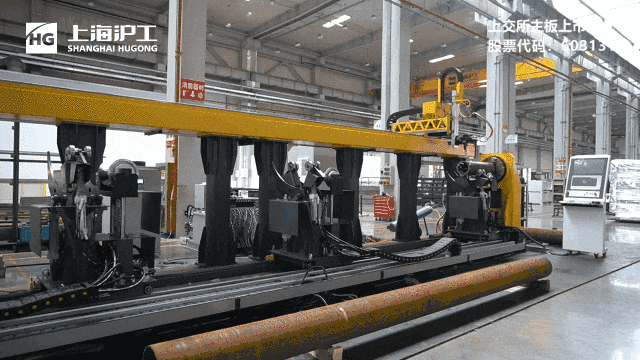

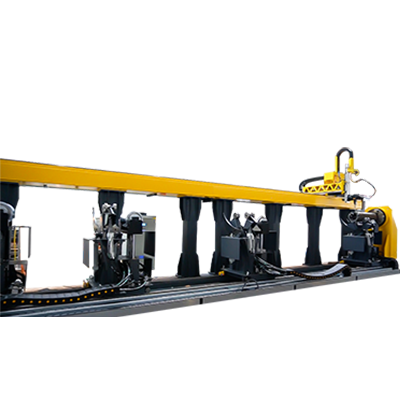

东升国际PG官网CNCG系列激光相贯线切割机

以其高效、精准、强大的切割性能，

成为重工业管材切割领域的卓越解决方案。

无论您身处建筑、船舶制造

还是电力石化行业，

东升国际PG官网CNCG系列

都能为您提供量身定制的切割方案，

确保满足您的各种需求。
